旋轉氣缸的特點

旋轉氣缸主要有葉片式旋轉氣缸和齒輪式旋轉氣缸。

葉片式旋轉缸：用內部止動塊或外部擋塊來改變其擺動角度。止動塊于缸體固定在一起，葉片于轉軸連在一起。氣壓作用在葉片上，帶動轉軸回轉，并輸出力矩。葉片式擺缸由單片式和雙片式。雙片式的輸出力矩比單片式大一倍，但轉角小于180度。擺缸有CRB2、CRBU2（缸徑10~40mm），CRB1（缸徑50~100mm）、MSUB（缸大小代號1、3、7、20擺動平臺型）系列可供選擇。

齒輪式旋轉缸：氣壓力推動活塞帶動齒條作直線運動，齒條推動齒輪作回轉運動，由齒輪軸輸出力矩并帶動外負載擺動。齒輪齒條式擺缸有CRJ、CRJU（缸大小代號0.5、1mm），CRA1（缸徑30~100mm標準型）、CRQ2（缸徑10~40mm薄型）、MSQ（缸徑10~200mm擺動平臺）系列可供選擇。

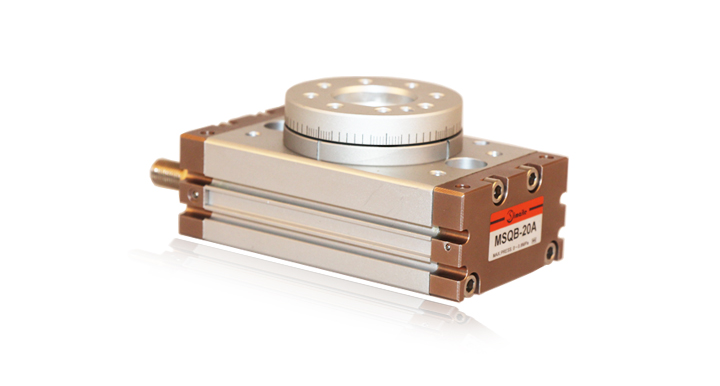

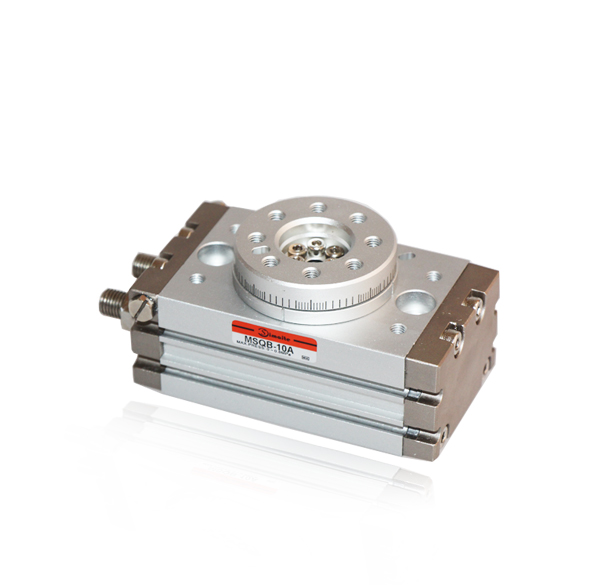

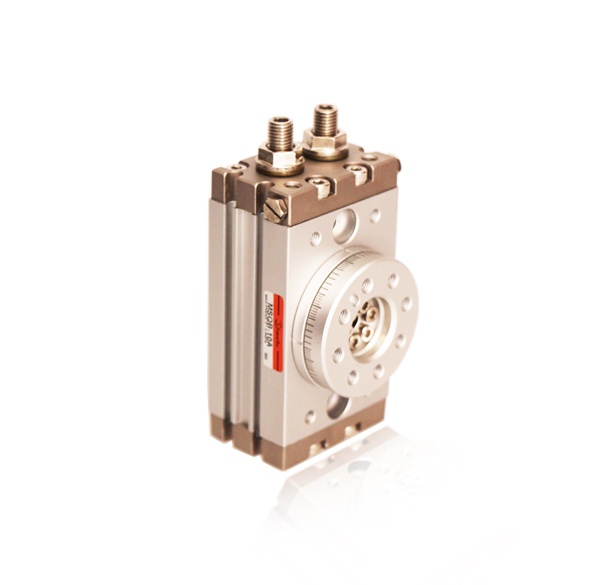

齒輪式旋轉氣缸MSQB系列：http://www.qyckw.cn/qg/msqbxlxzqg.html
